Патрубок радиатора – отрезок шланга, необходимый для передачи охлаждающей жидкости в системе агрегата. Патрубки эластичные используются в составе систем жидкостного охлаждения двигателей сельскохозяйственных машин. Патрубки эластичные предназначены для соединения трубопроводов систем жидкостного охлаждения двигателей. На трубопроводах патрубки фиксируются при помощи червячных или «Т-болт» хомутов. Патрубки изготовлены из эластомеров и армированы волокнистым материалом (усиление).
Различают два типа патрубков: подающие нагретую жидкость в радиатор и отводящие уже охлажденный состав дальше по контуру.

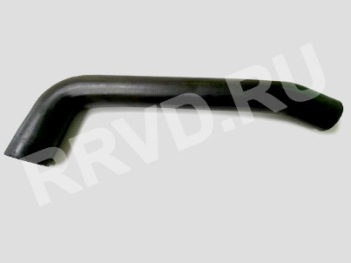

Патрубок радиатора нижний (86029903R)
|
Основные технические характеристики: |
|
|
Наименование |
Показатели |
|
Материал |
SAE 20R4-Class D2 со вставкой из оцинкованной металлической спирали. |
|
Внутренний диаметр, мм |
Ø63,5±1 |
|
Толщина стенки, мм |
6,4±0,5 |
|
Габариты изделия, мм (ДхВхШ) |
587х76х281 |
|
Рабочая среда |
Охлаждающая жидкость |
|
Рабочая температура, °С |
До плюс 125 |
|
Температура воздуха, °С |
От минус 40 до плюс 125 |
|
Вакуум, Bar |
Не менее 0,65 |

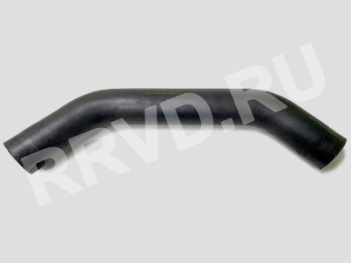

Патрубок радиатора верхний (86029904R)
|
Основные технические характеристики: |
|
|
Наименование |
Показатели |
|
Материал |
SAE 20R4-Class D2 |
|
Внутренний диаметр, мм |
Ø57,2±1 |
|
Толщина стенки, мм |
6,4±0,5 |
|
Габариты изделия, мм (ДхВхШ) |
406х70х367 |
|
Рабочая среда |
Охлаждающая жидкость |
|
Рабочая температура, °С |
До плюс 125 |
|
Вакуум, Bar |
Не менее 0,24 |

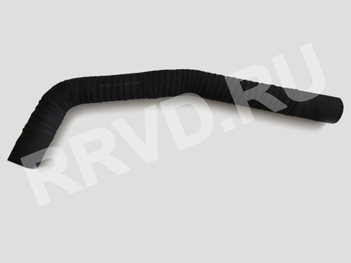

Патрубок радиатора нижний (RRVD-86031232)
|
Основные технические характеристики: |
|
|
Наименование |
Показатели |
|
Материал |
SAE 20R4-Class D2, в рабочей зоне патрубка имеется вставка из оцинкованной металлической проволоки; EPDM (Этилен-пропиленовый каучук); твердость по Шору А: от 55 до 75 единиц.. |
|
Внутренний диаметр, мм |
Ø63,5±1 |
|
Толщина стенки, мм |
6,4±0,5 |
|
Габариты изделия, мм (ДхВхШ) |
804,15х373,15х76,3 |
|
Рабочая среда |
Охлаждающая жидкость |
|
Рабочая температура, °С |
До плюс 120 |
|
Рабочее давление, Bar (мПа) |
До 3 (0,3) |
|
Температура воздуха, °С |
От минус 30 до плюс 100 |
|
Разрежение, Bar |
Не менее 0,67 (67) |
|
Минимальное давление разрыва патрубка, bar (мПа) |
Не менее 9 (0,9) |
|
Вес изделия, кг |
2,1 |

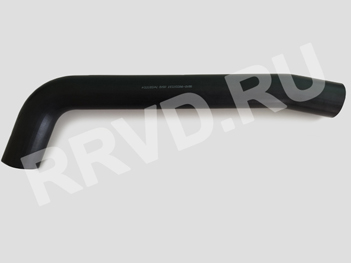

Патрубок радиатора верхний (RRVD-86031231)
|
Основные технические характеристики: |
|
|
Наименование |
Показатели |
|
Материал |
SAE 20R4-Class D2; EPDM (Этилен-пропиленовый каучук); твердость по Шору А: от 65 до 75 единиц. |
|
Внутренний диаметр, мм |
Ø63,5±1 |
|
Толщина стенки, мм |
6,4±0,5 |
|
Габариты изделия, мм (ДхВхШ) |
645,15х307,15х76,3 |
|
Рабочая среда |
Охлаждающая жидкость |
|
Рабочая температура, °С |
До плюс 120 |
|
Рабочее давление, Bar (мПа) |
До 2 (0,2) |
|
Температура воздуха, °С |
От минус 30 до плюс 100 |
|
Минимальное давление разрыва патрубка, bar (мПа) |
Не менее 6 (0,6) |
|
Вес изделия, кг |
1,65 |
Патрубки системы питания двигателя

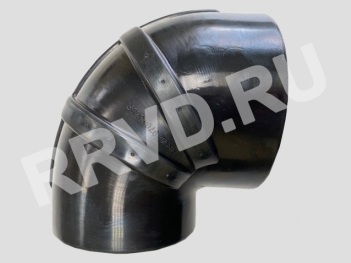

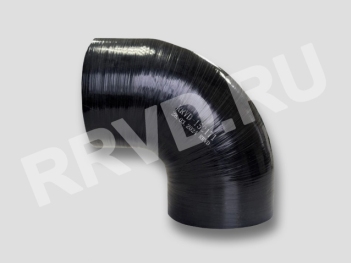

Колено воздухозаборника (9704368R)
|
Основные технические характеристики: |
|
|
Наименование |
Показатели |
|
Материал |
EPDM (Этилен-пропиленовый каучук), устойчив к атмосферным воздействиям, маслам и истиранию. ГОСТ ISO 4097. |
|
Внутренний диаметр (1), мм |
Ø127,0±1 |
|
Внутренний диаметр (2), мм |
Ø152,4±1 |
|
Толщина стенки, мм |
6,6 |
|
Габариты изделия, мм (ДхВхШ) |
150х140х200 |
|
Рабочая среда |
Воздух |
|
Рабочая температура, °С |
До плюс 125 |
|
Температура воздуха, °С |
От минус 40 до плюс 125 |
|
Разрежение, кПа |
Не менее 10 |
|
Вес изделия, кг |
1,0 |

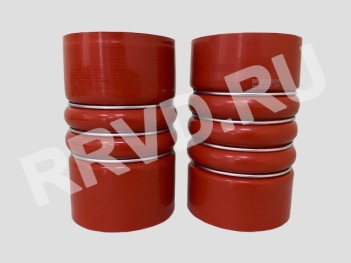

Патрубок силиконовый прямой (RRVD-SG35DPI)
|
Основные технические характеристики: |
|
|
Наименование |
Показатели |
|
Материал |
Смесь резиновая на основе силиконового каучука с однослойным или многослойным текстильным усилением согласно SAE 20R4 Class A. |
|
Внутренний диаметр, мм |
Ø100±1 |
|
Толщина стенки, мм |
4,0±0,5 |
|
Габариты изделия, мм (ДхВхШ) |
170х100x100 |
|
Рабочая среда |
Воздух |
|
Рабочая температура, °С |
До плюс 250 |
|
Температура воздуха, °С |
От минус 30 до плюс 100 |
|
Рабочее давление, Bar |
3 |
|
Разрывное давление, Bar |
12 |
|
Вес изделия, кг |
0,395 |
